首页 > 产品世界
HD6600水性锌基涂镀涂料是以硅烷水解物作为粘结剂和成膜物质，加入超细锌粉而制成的水性锌基涂镀环保型金属重防腐涂料。涂料由A、B二组分组成，超细锌粉为A组份，以硅烷水解物为主体构成B组份。
HD6600水性锌基涂镀涂料是以硅烷水解物作为粘结剂和成膜物质，加入超细锌粉而制成的水性锌基涂镀环保型金属重防腐涂料。涂料由A、B二组分组成，超细锌粉为A组份，以硅烷水解物为主体构成B组份。A组份：B组份（重量比）=10：4。涂料符合RoHS环保要求。
该涂料干膜全锌含量≥92%，耐蚀性能好；具有零VOC排放；良好的阻燃功能（氧指数≥36）；工艺适用期长（≥16小时）。该涂料具有优异的耐热性，漆膜可在400℃高温下长期使用；具有水溶性、自固化、高硬度、耐磨、耐冲击和抗盐蚀性能；涂料无着火点，运输、储存、施工过程中无安全顾虑。涂层具有优异的耐溶剂性能，可耐油类、苯、四氯化碳等有机溶剂腐蚀。
经中国腐蚀与防护学会科技成果鉴定会鉴定认为该涂料具有创新性，工艺性能好、环保特性突出，具有重大的推广应用价值，达到国际先进水平。
HD6600水性锌基涂镀涂料具有良好的金属防护性能，可广泛适用于大型钢结构件，如管道、输电塔、油罐、桥梁、电视塔及船舶、铁路、海岸设施、石油设备等，还可作为热喷锌表面的封闭剂和车间防护底漆。
指标 | 数据 |
颜色：锌灰色 | 漆面：亚光 |
不挥发物（重量比）：≥78% | 不挥发物中全锌含量：90% |
固体含量（体积比） | 63.7% |
挥发性有机化合物含量（VOC） | 0 |
RoHS检测（铅、镉、汞、六价铬、多溴联苯、多溴二苯醚） | 合格 |
密度 | 2.55-2.60kg/L |
理论涂布率 | 涂层厚度100μm时，5.5平方米/升 |
项目 | 指标 |
涂层颜色及外观 | 锌灰色，涂层平整 |
涂料粘度（6#杯粘度计），秒 | 13.34 |
涂料干燥时间（分钟） | 表干 39，实干 180 |
涂层附着力（划格法） | 薄膜不脱落，1级 |
涂层附着力（拉开法）MPa | 5.38～6.85 |
涂层耐盐雾性能＞2000小时 | 无锈无泡，划痕处无锈蚀 |
涂层耐湿热性能（30天） | 无锈无泡 |
涂层耐汽油性能（30天） | 涂层无变化 |
涂层耐溶剂（二甲苯，30天） | 涂层无变化 |
涂层耐热性（400℃，24小时） | 涂层无变化 |
抗滑移系数（涂装后） | 0.65～0.68 |
抗滑移系数（涂装后六个月） | 0.46～0.51 |
涂层耐燃烧氧指数(要求＞32) | 36.02 |
注：涂层检测需涂装干燥48h后进行。

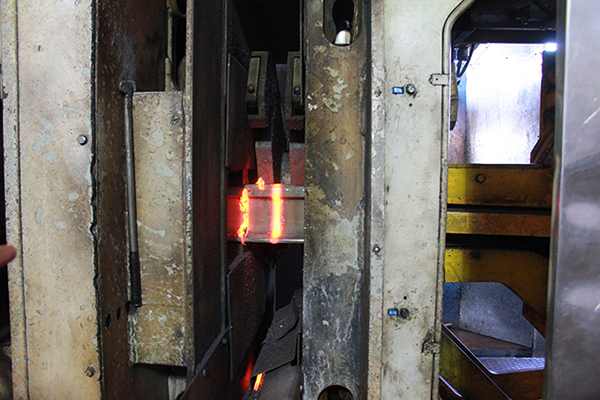

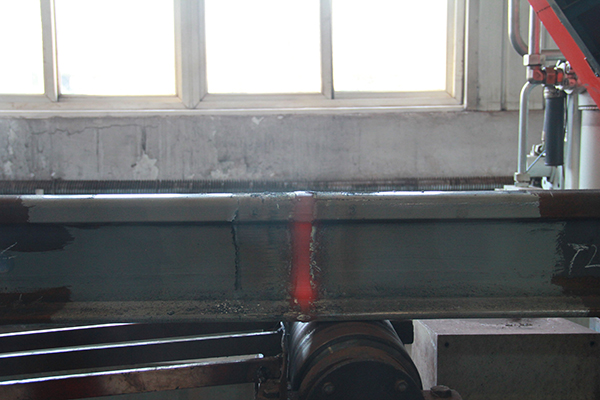

HD6600水性锌基涂镀涂料广泛用于铁路和高铁设备.
